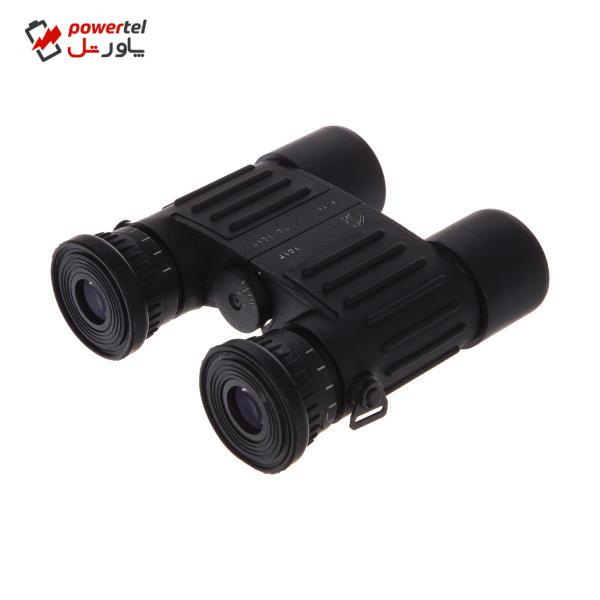

دوربین دوچشمی BINA مدل رتیکل دار کد 02

همه‌ ما، دوربین‌های دو چشمی را دست کم یک‌بار دیده‌ایم. اما چقدر اطلاعات تخصصی در مورد این دوربین‌ها داریم. کاربرد آنها هم تقریبا واضح است، برای مناظری که چشم انسان قادر به دیدن‌شان نیست، این دوربین‌ها کار را آسان کرده‌اند. وقتی از آنها بیشتر خوش‌تان خواهد آمد که در یک سفر ماجراجویی به آفریقا، تصمیم بگیرید به سراغ حیات وحش پارک‌های ملی بروید و حیوانات مختلف آن مناطق را تماشا کنید. برای پرنده‌نگری هم از این دوربین‌ها و انواع مختلف آن را استفاده می‌کنند. سه دسته عمده دوربین وجود دارد. دوربین‌های دوچشمی پرنده‌نگری، شکاری و نجومی. البته این تقسیم‌بندی به این معنی نیست که این دوربین‌ها مختص همین کارها هستند و به جای یکدیگر نمی‌توان از آنها استفاده کرد. ممکن است یک دوربین شکاری بگیرید و برای رصد اجسام آسمانی از آن استفاده کنید یا برعکس. دوربین‌های دوچشمی شکاری، قابلیت‌های پیشرفته‌تر و البته مقاومت بیشتری دارند. علتش جایی است که این دوربین‌ها استفاده می‌شوند. این وسیله باید در بربر نفوذ آب مقاوم باشد و عایق‌بندی مناسبی داشته باشد. روی بدنه این دوربین‌ها بایستی روکش‌های لاستیکی قرار گیرد و اگر با گاز نیتروژن درون بدنه پر شده باشد، این ابزار ضد آب و بخار خواهد بود. البته دوربین‌های نظامی اکثرا این قابلیت‌ها را دارند اما از طرفی وزن آنها بیشتر است. دوربین‌هایی که شیشه‌های آنها BAK-4 باشد، قابلیت نشان دادن تصاویر شفاف‌تری را دارند.

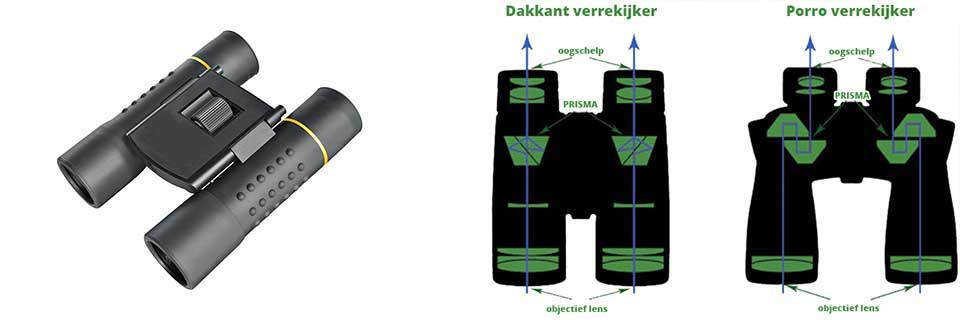

یک دوربین دوچشمی را می‌توان به صورت دو تلسکوپ شکستی کوچک کاملا” مشابه دانست که هر کدام برای یک چشم استفاده می‌شود. شکل ویژه (زیگزاگ مانند) دوربین دوچشمی ناشی از وجود ۴ عدد منشور ۹۰درجه است که بصورت جفتی در مسیر نور هرکدام از عدسی‌های شیی قرار گرفته‌اند (این ترکیب منشور با نام porro prism شناخته می‌شود). با وجود این منشورها تصویر به صورت مستقیم درمی‌آید. توان دوربین‌های دوچشمی بصورت ضرب دو عدد نوشته می‌شود که اولی نشان‌دهنده مقدار بزرگنمایی ودیگری نشان‌دهنده مقدار قطر عدسی شیی بر حسب میلی‌متر است. برای مثال یک دور بین با مشخصات ۵۰*۱۰ یعنی مقدار بزرگنمایی آن ده برابر واندازه قطر عدسی نیز ۵۰ میلی‌متر است. با چنین دوربینی تصویری که از فاصله ۱۰۰۰ متری می‌بینیم همان تصویری است که با چشم غیر مسلح از فاصله ۱۰۰ متری می‌بینیم. هرچه اندازه عدسی بزرگ تر باشد از جسم مورد نظر جزییات و وضوح بیشتری را شاهد خواهیم بود اما در مورد بزرگنمایی این موضوع برعکس است٬ یعنی هرچه میزان بزرگنمایی یک دوربین با قطر عدسی مشخص بیشترشود کیفیت تصویر افت می‌کند. علاوه بر این رابطه قطر عدسی دریک دوربین با میزان جمع آوری نور مربعی است یعنی برای مثال با افزایش دوبرابر قطر عدسی میزان جمع آوری نور چهار برابر می‌شود. یک دوربین ۵۰*۸ نسبت به دوربین ۳۰*۸ به اندازه ۲.۸ (یا مربع حاصل تقسیم ۲۵ بر ۹) برابر نور بیشتری جمع آوری می کند. درواقع در دوربین ۵۰*۸ همه چیز به اندازه ۲.۸ برابر روشن تر از دوربین ۳۰*۸ دیده می شود.این مقدار برای یک منجم به این معناست که هر ستاره ۱.۱ قدر روشن تر دیده می شود(با توجه به اینکه تفاوت درخشندگی هر قدر نسبت به بعدی ۲.۵۱۲ برابر است) به بیان دیگر اگر دوربین ۳۰*۸ بتواند ستاره ای حداکثر از قدر ۵ را ببیند دوربین ۵۰* ۸ می تواند ستاره ای از قدر ۶.۱ را در همان شرایط ببیند. حداقل قطردهانه دوربینهای دوچشمی مناسب رصد ۴۰ میلی‌متر وحداقل بزرگنمایی مناسب هم ۷ برابر است. میدان دید دوربین‌های دوچشمی: عبارت است از مقداری از پهنه آسمان (یا زمین) که توسط دوربین دوچشمی در برابر چشمانمان قرار می‌گیرد وبرای بیان آن از واحد درجه استفاده می‌شود. اندازه میدان دید چشم غیر مسلح در حالت ایده‌آل ۱۸۰ ودر حالت معمول ۱۴۰ درجه است. بطور کلی رابطه میدان دید وبزرگنمایی بصورت وارونه است وبا افزایش یکی دیگری کاهش می‌یابد. برای مثال میدان دید دوربین ۶۰*۲۰ حدود ۳ درجه ومیدان دید دوربین ۷۰*۱۵ حدود ۴.۴ درجه است.

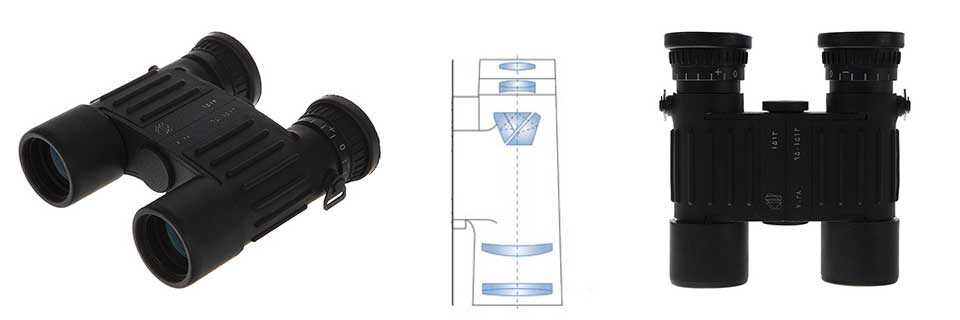

این دوربین جهت کابردهای عملیاتی طراحی گردیده و به کمک آن می‌توان ماموریت‌های تعقیب و گریز هدف و دیدبانی را به خوبی انجام داد. این دوربین دارای بزرگنمایی ۷ و دهانه‌ی ورودی ۲۸ میلی‌متری بوده و برای استفاده  در روز طراحی و ساخته شده است. همچنین وزن کم دوربین باعث شده است که کاربر از حمل آن احساس ناراحتی نکند و به دلیل استفاده از منشورهای سقفی روف(RooF) حجم آن آن نیز کاهش یافته است. این دوربین در دو مدل دولا و تک لا بنا به نیاز کاربران ساخته می‌شود. کاربر می‌تواند به‌راحتی و با حرکات شاخه‌های دوربین آن را به اندازه‌ی فاصبه چشمهای خود باز و بسته و تنظیم کند و به‌وسیله‌ی گردونه‌های مئرج چشمی که ار هم مستقل هستند، دی را برای خود واضح کنند و یا به اصطلاح فوکوس کنند. از مشخصات کلی دوربین ۲۸ × ۷ می‌توان به ساختار نوری(اپتیکی) و مسیر حرکت پرتوها در شکل مناسب خود اشاره کرد.

ابتدا باید بطور تقریبی اندازه شی مورد نظر را برآورد کنیم. سپس باید مشاهده نمود که آن شی چه مقدار از خطوط شبکه مدرج را در راستای افقییا عمودی پر نموده است. بعد از آن با استفاده از معادله زیر میتوان فاصله هدف را تخمین زد .  اندازه حقیقی هدف بر حسب متر را در هزار ضرب و بر مقدار مدرجات شبکه مدرج که توسط هدف همپوشانی شده تقسیم کنیم . عدد به دست آمده برابر خواهد بود با فاصله هدف بر حسب متر.
